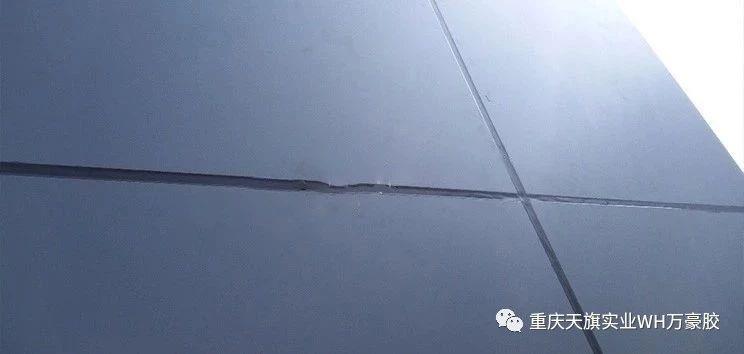

? ? 在幕墻施工過程中,我們會發(fā)現(xiàn)幕墻的膠縫不平整、凸出、凹陷、不規(guī)則的現(xiàn)象發(fā)生。這類現(xiàn)象在行業(yè)內稱為“起鼓”現(xiàn)象。特別是當今的鋁單板幕墻上,這類現(xiàn)象較為普遍。
為什么會出現(xiàn)起鼓現(xiàn)象?
? ? 由于硅酮密封膠自身的反應機理,環(huán)境的濕度和溫度是影響其固化速度的重要因素。在固化過程中,無法抵抗接縫發(fā)生的較大變形(幕墻面板因溫差熱脹冷縮引起的)最終導致膠縫不平整為主要原因。當然還有其他因素可能造成此現(xiàn)象,我們總結為以下幾點:
1.溫差過大
? ? 鋁的比熱容較小,只有0.88×103J/(kg·℃),而熱膨脹系數(shù)為23×10-6 m/℃左右,大約是玻璃的3倍。因此,鋁板受溫差影響更明顯,熱脹冷縮導致的變形也更大。鋁板幕墻有著比玻璃幕墻高2-3倍的線膨脹系數(shù)(如表1所示),因此相同尺寸的鋁板比玻璃的熱脹冷縮位移尺寸大得多。通常情況下,鋁板幕墻耐候膠起鼓大多出現(xiàn)在冬春季節(jié),而在夏季的西北等地區(qū)也時常會出現(xiàn)這種現(xiàn)象。膠縫起鼓的根本原因是膠體在完全固化前,因膠縫變形較大,出現(xiàn)冷拉熱壓。夜間溫度降低,鋁板收縮、膠縫變寬,膠體被拉伸,且此時膠體固化較慢,還沒有形成彈性體;白天溫度升高,鋁板膨脹、膠縫變窄,膠體被壓縮,此時膠體固化加快,所以被壓縮變形的膠體固化成型后就形成了起鼓。
表1 不同建筑材料的線膨脹系數(shù)α(1/°C)
耐候密封膠接口設計Mt:
熱膨脹引起的位移(Mt)=熱膨脹系數(shù)×溫度變化×材料的長度
備注:年溫度變化一般參考取值80℃

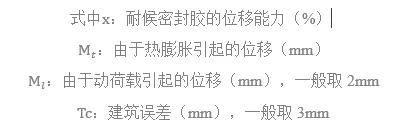

接口計算公式:
表2 不同尺寸板片膠縫寬度在溫差時的變化幅度值
備注:選擇溫差變化幅度為50℃時計算的數(shù)據(jù)

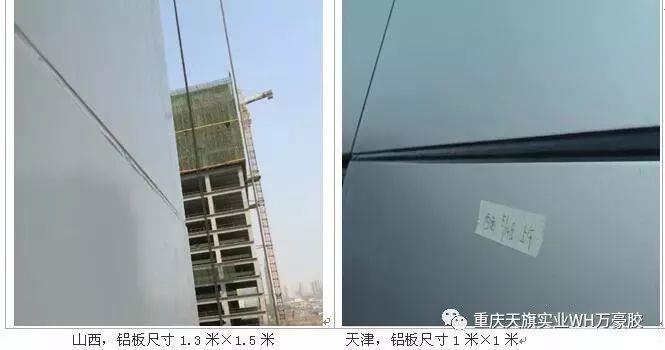

? ? 從表格可以看出,相同溫度變化條件下,當板片尺寸越大時,板片接縫的變化值越大;相同板片尺寸時,選擇的接縫寬度越大時,接縫承受的變化幅度越小。針對金屬板面容易起鼓的問題,膠縫設計寬度一定時,板片尺寸越大越容易出現(xiàn)起鼓問題;相同板片尺寸時,選擇寬度相對較大時,可以一定程度降低起鼓的現(xiàn)象。
2.?環(huán)境溫度濕度
? ? 單組分建筑用硅酮耐候密封膠固化是與空氣中的水分發(fā)生反應才能固化,故環(huán)境的溫度和濕度對其固化速度均有一定影響。一般來講,溫度濕度越高,反應固化速度越快。
? ? 溫度濕度較低時,固化反應速度較慢,容易出現(xiàn)膠縫“起鼓”現(xiàn)象,推薦的最佳施工條件為:環(huán)境溫度在6 ℃~40 ℃,相對濕度40%~80%,在下雨、下雪天氣情況下不能施工打膠。
? ? 根據(jù)經(jīng)驗,“起鼓”現(xiàn)象一般比較容易發(fā)生在我國北方地區(qū)的春季和秋季,追其原因為:
? ? 我國北方地區(qū)(如西北、河南、山東、北京、河北、東北、內蒙等地)的春季和秋季,空氣相對濕度較低(濕度長期徘徊在30%RH左右),在春秋季節(jié)早晚溫差大,白天溫度可能在20 ℃左右(這時如果天氣晴好,被太陽照射的鋁板溫度可達60~70 ℃),而夜晚的溫度卻只有幾攝氏度,因此幕墻膠縫出現(xiàn)起鼓的情況比較常見,尤其是材料線脹系數(shù)較大、隨溫度變形明顯的鋁板幕墻。
3. 施工不當

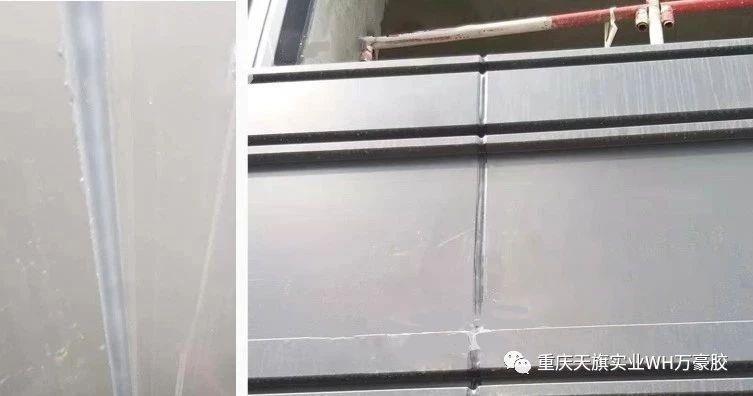

? ? 由于施工前需要在膠縫處墊入泡沫棒以避免三面粘結,泡沫條棒在施膠前沒有按平,稍微有一點鼓起,后期泡沫棒回彈也會造成密封膠起鼓。
? ? 同時不能采用低密度的泡沫棒,必須使用符合相關規(guī)范的開口式泡沫棒;在塞泡沫棒之前,要確保膠縫干燥;膠縫及基材濕度較大,有雨水以及施膠的厚度不夠、太薄或施膠厚度不均勻,均容易造成起鼓。不同基材接縫施膠時,若是在膠體沒有固化完全前移動造成的位移也會導致密封膠起鼓。
4. 風力作用
? ? 密封膠在施膠過程中除溫度因素的影響,也會因風荷載過大造成起鼓現(xiàn)象。我國的大多數(shù)城市處于季風區(qū),幕墻建筑會因為外界的風壓出現(xiàn)輕微的搖擺晃動,導致接縫寬度出現(xiàn)變化。如果在風大的時候施膠,密封膠在未完全固化前會因板片的位移造成起鼓。尤其在高層建筑施膠過程中,更容易凸顯這樣的問題。
那么我們該如何有效的避免密封膠起鼓或減輕起鼓的施工方法?
1. 注意施工時的溫度和外界影響
? ? 1) 在陰天抓緊時間施工,因為陰天晝夜溫差小,膠縫變形小,不容易發(fā)生起鼓現(xiàn)象。

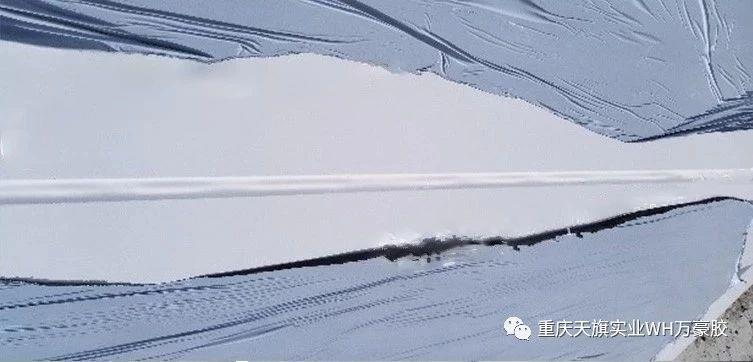

? ? 2) 采用適當?shù)恼陉柎胧?,比如用防塵網(wǎng)等遮擋腳手架,使面板不直接暴露于陽光曝曬下,降低面板的溫度,減小溫差導致的接縫變形。
? ? 3) 選擇合適的時間打膠。在版面溫差小,接縫變形小的情況下施工。
2.施膠環(huán)境及清潔? ? 在選擇施工天氣時,不能選擇下雨、風雪、大風、暴曬等惡劣天氣,施膠時必須做好清潔,不能有水漬、油漬,最好用干凈的異丙醇或二甲苯進行清潔,或用干凈毛巾進行擦洗。保持干燥、清潔的施工表面,這關系到它的粘結、固化。
3. 選擇尺寸合適的泡沫棒并合理填充
? ? 選用質量可靠性能優(yōu)異的耐候膠,同時泡沫棒的直徑應為接縫寬度的120%較為合適。泡沫條應選用開孔式的合格泡沫條,并保持干燥,不能是潮濕的泡沫條,潮濕的泡沫條在膠的固化過程中釋放水蒸氣,容易讓膠起鼓氣泡,泡沫條背后應可通風出氣,有利于膠的深度固化;可選擇多種規(guī)格的泡沫棒以滿足現(xiàn)場不同寬度接縫的需求,且長度應與接縫長度保持一致。泡沫條填充時應與鋁板平面保持均勻的施膠深度,查看泡沫條是否會起拱或滑落,兩邊并貼好標準的美紋紙;現(xiàn)場施膠時要求工人按照標準的硅酮耐候密封膠施工工藝流程完成打膠,必要時可向材料廠家咨詢有關的施工工藝。
4.按照標準施工工藝流程打膠

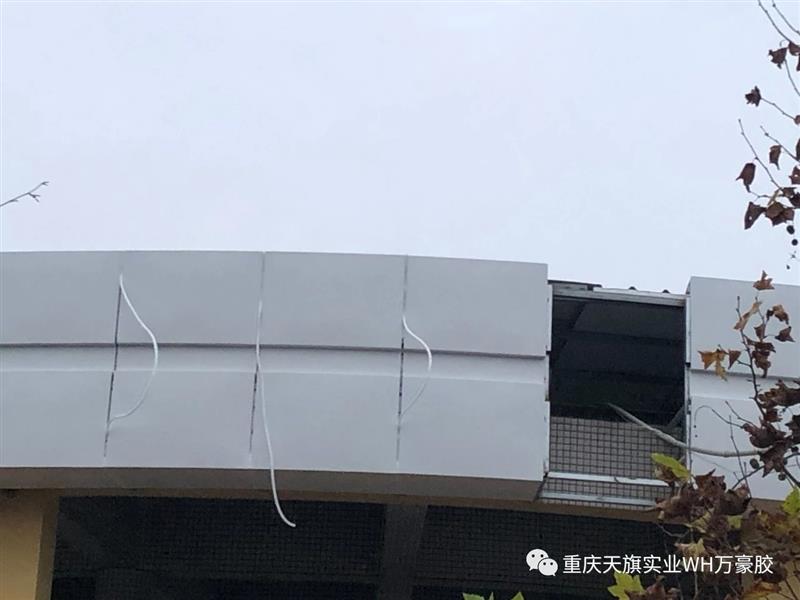

? ? 填好泡沫條后,應按設計要求施工打膠厚度,一般幕墻建議在6-8mm;若膠縫較深、設計版面過大,這種變形系數(shù)比較大,建議分兩次打膠!即先打一次凹陷的膠縫,待其固化2~3天,具有彈性后,再在其表面打一層膠。需要注意的是,打第二道膠時第一道膠表面應保持干凈無灰塵等污漬,否則兩道膠無法形成有效粘結。在施工過程中,必須膠填實,讓膠充分接觸兩邊粘結物;施膠后,采用合適的工具和力度刮平膠面,防止在刮膠時的擠壓讓泡沫條變形起拱,造成固化中的膠面起鼓;如施膠后任有小部分起鼓情況,可用刀片修整,用膠刮平。
如果是按照正規(guī)工藝施工,滿足了清潔要求,膠厚度要求,及相容性,任有小部分起鼓現(xiàn)象,他不會影響質量問題。
5.如何正確選擇密封膠
? ? 建筑接縫密封膠按位移能力不同可分為7.5級、12.5級、20級、25級、35級、50級。級別越高,則密封膠的彈性越好,其承受接縫位移形變的能力越強。相對來說移位能力級別高的,在整個工程的服務期內,受熱脹冷縮的性能就更好些;還應選擇相應適中固化速度的膠,太快或太慢都不利于膠的使用效果。建議選用位移能力35級或50級的產(chǎn)品,如萬豪750中性硅酮耐候膠、萬豪740中性硅酮耐候密封膠,使用高品質耐候膠能夠避免部分起鼓、起泡問題。如果發(fā)生了起鼓現(xiàn)象,并不是特別嚴重,膠的厚度、寬度等達到設計標準,它的起鼓現(xiàn)象不會影響質量,也不會影響水密性、氣密性等,適當的修補就可以了。
結語
? ? 硅酮耐候密封膠在現(xiàn)場使用出現(xiàn)起鼓是行業(yè)都會存在的問題,與現(xiàn)場施工環(huán)境、工藝等因素有著密切聯(lián)系。特別是處于季節(jié)交替的施工時期,應按照萬豪密封膠標準施工工藝流程進行施工,同時我們可以提供技術指導,避免出現(xiàn)起鼓現(xiàn)象。重慶天旗實業(yè)秉持“以市場為導向、以客戶為中心、不斷創(chuàng)新、追求卓越”的經(jīng)營理念,“一站式銷售,萬眾式服務”,從密封膠選型到施工規(guī)范指導,再到后期回訪,天旗人“全情投入每一天、專注做好每件事”,為客戶提供舒心的購膠、用膠體驗。
