? ?建筑工程中常說的“三縫”指的是:①伸縮縫(溫度縫)、②沉降縫、③防震縫,也統稱為:變形縫。
變形縫
? ?由于溫度變化,地基不均勻趁降和地震因素的影響,易使建筑發生變形或破壞,故在設計時應事先將房屋劃分成若干個獨立部分,使各部分能自由獨立的變化。這種將建筑物垂直分開的預留縫稱為變形縫,包括伸縮縫(溫度縫)、沉降縫、防震縫。
· 室內變形縫
室內地面變形縫

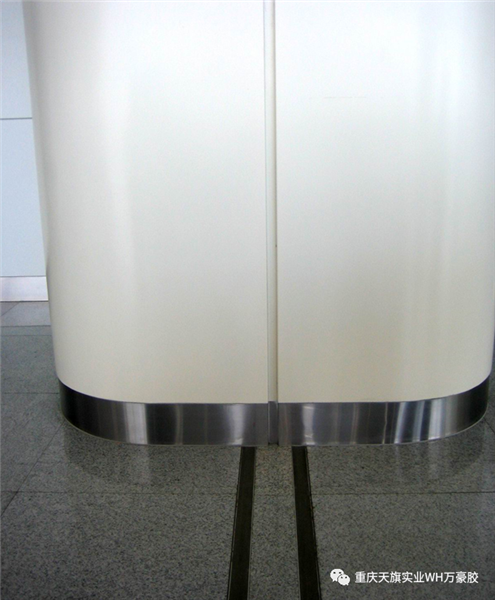

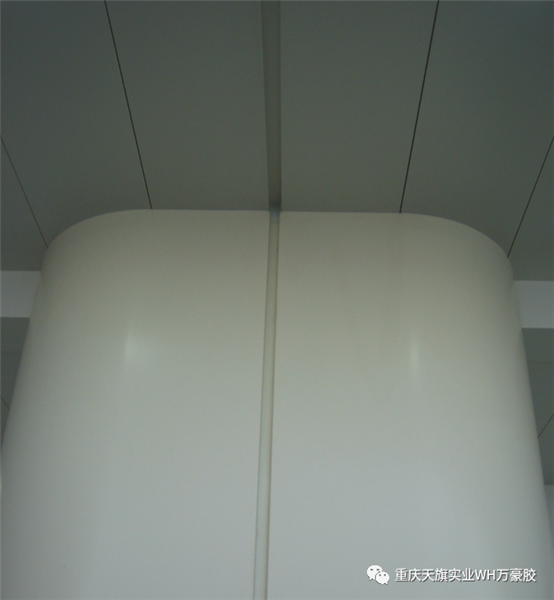

室內地面、柱面變形縫處理
變形縫拼花處理
· 室外變形縫

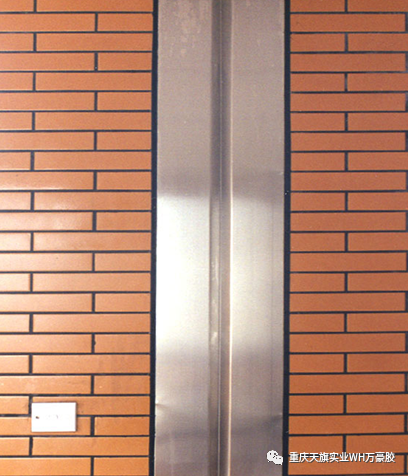

室外變形縫
變形縫做工精細、安裝得當、順直

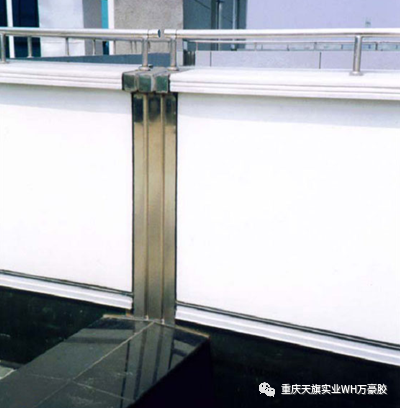

· 屋面變形縫

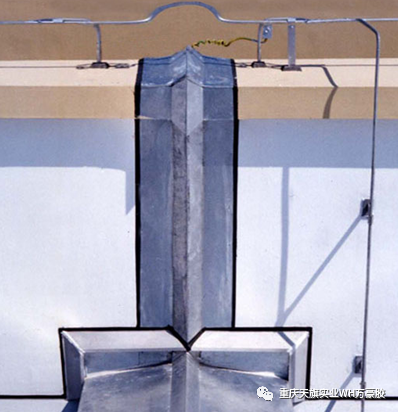

屋面變形縫
? ?當建筑物較長時為避免建筑物因熱脹冷縮較大而使結構構件產生裂縫所設置的變形縫。
· 需要設縫的情況
? ?① 建筑物長度超過一定限度;
? ?② 建筑平面復雜,變化較多;
? ?③ 建筑中結構類型變化較大。
· 設置原則? ?設置伸縮縫時通常是沿建筑物長度方向每隔一定距離或結構變化較大處在垂直方向預留縫隙,將基礎以上的建筑構件全部斷開,分為各自獨立的能在水平方向自由伸縮的部分?;A(chǔ)部分因受溫度變化影響較小,一般不須斷開。
· 縫的間距? ?伸縮縫的最大間距應根據不同材料的結構而定,詳見混凝土結構設計規范中各種砌體結構和鋼筋混凝土結構房屋伸縮縫的最大間距。
· 縫的構造? ?伸縮縫寬度一般為20-40mm,通常采用30mm。
· 其他要求
? ?在結構處理上,磚混結構可采用單墻方案,也可采用雙墻方案;框架結構可采用雙柱雙梁方案,也可采用挑梁方案。
? ?① 墻體伸縮縫構造:
? ?墻體伸縮縫一般做成平縫形式,當墻體厚度在240mm以上時,也可以做成錯口縫、企口縫等形式。外墻變形縫常用麻絲瀝青、泡沫塑料條、油膏等有彈性的防水材料填縫,縫口用鍍鋅鐵皮、彩色薄鋼板等材料進行蓋縫處理;內墻變形縫一般結合室內裝修用木板、各類金屬板等蓋縫處理。
? ?② 樓地板伸縮構造:
? ? 樓地板伸縮縫的縫內常用麻絲瀝青、泡沫塑料條、油膏等填縫進行密封處理,上鋪金屬、混凝土或橡塑等活動蓋板。其構造處理需滿足地面平整、光潔、防水、衛生等使用要求。頂棚伸縮縫需結合室內裝修進行,一般采用金屬板、木板或橡塑板等蓋縫,蓋縫板只能固定于一側,以保證縫的兩側構件能在水平方向自由伸縮變形。
? ?③ 屋面伸縮縫構造:
? ?屋頂伸縮縫主要有伸縮縫兩側屋面標高相同處和兩側屋面高低錯落處兩種位置,當伸縮縫兩側屋面標高相同又為上人屋面時,通常做防水油膏嵌縫,進行泛水處理;為非上人屋面時,則在縫兩側加砌半磚矮墻,分別進行屋面防水和泛水處理,其要求同屋頂防水和泛水構造。在矮墻頂上,傳統做法用鍍鋅鐵皮蓋縫,近年逐步流行用彩色薄鋼板、鋁板甚至不銹鋼皮等蓋縫。
? ?是為了預防建筑物各部分由于地基承載力不同或各部分荷載差異較大等原因引起建筑物不均勻沉降、導致建筑物破壞而設置的變形縫。
· 需要設縫的情況
? ?① 當建筑物建造在不同的地基上,并難以保證均勻沉降時;
? ?② 當同一建筑物相鄰部分的基礎形式、寬度和埋置深度相差較大,易形成不均勻沉降時;
? ?③ 當同一建筑物相鄰部分的高度相差較大(一般為超過10m)、荷載相差懸殊或結構形式變化較大等易導致不均勻沉降時;
? ?④ 當平面形狀比較復雜,各部分的連接部位又比較薄弱時;
? ?⑤ 原由建筑物和新建、擴建的建筑物之間。
· 設置原則
? ?設置沉降縫時,必須將建筑的基礎、墻體、樓層及屋頂?shù)炔糠秩吭诖怪狈较驍嚅_,使各部分形成能各自自由沉降的獨立的剛度單元。
· 縫的構造
? ?沉降縫可以兼作伸縮縫。沉降縫的寬度與地基情況及建筑高度有關。
? ?① 基礎沉降縫的結構處理:沉降縫的基礎也應斷開,其結構處理有磚混結構和框架結構兩種情況,磚混結構墻下條形基礎通常有雙墻偏心基礎、挑梁基礎、柱交叉布置等三種處理形式。
? ?② 墻體、樓地面、屋頂沉降縫構造:墻體沉降縫常用鍍鋅鐵皮、鋁合金板和彩色薄鋼板等蓋縫;地面、樓板層、屋頂沉降縫的蓋縫處理基本同伸縮縫構造。頂棚蓋縫處理應充分考慮變形方向,以盡量減少不均勻沉降后所產生的影響。
? ?為防止地震使房屋破壞,應用防震縫將房屋分成若干形體簡單、結構剛度均勻的獨立部分,為減輕或防止相鄰結構單元由地震作用引起的碰撞而預先設置的間隙。
·?需要設縫的情況
? ?在地震設防烈度為7-9度地區,有下列情況之一時需設防震縫:
? ?① 毗鄰房屋立面高差大于6m;
? ?②?房屋有錯層且樓板高差較大;
? ?③?房屋毗鄰部分結構的剛度、質量截然不同。
· 縫的寬度
? ?防震縫寬度一般采用50-100mm,但對于多層和高層鋼筋混凝土結構房屋,其最小縫寬應符合下列要求:
? ?① 當高度不超過15m時,縫寬70mm;
? ?②?當高度超過15m時,按不同設防烈度增加縫寬:6度地區,建筑每增高5m,縫寬增加20mm;7度地區,建筑每增高4m,縫寬增加20mm;8度地區,建筑每增高3m,縫寬增加20mm;9度地區,建筑每增高2m,縫寬增加20mm。
? ?防震縫應沿建筑物全高設置。一般情況下基礎可以不分開,但當平面較復雜時,也應將基礎分開。縫的兩側一般應布置雙墻或雙柱,以加強防震縫兩側房屋的整體剛度。防震縫在墻身、樓層以及屋頂?shù)雀鞑糠值臉?gòu)造基本上和沉降縫各部分的構造相同。另外要注意不應將防震縫做成錯口、企口等形式,以致失去防震縫的作用。
